Mått för dubbel Oval cylinder

Cylinder på in och utsida

montering av dubbel oval cylinder behövs.

*Cylinder Assa 1201 +1203 (=1202) med kort medbringare.

Cylinder 1201 är samma som 701 och 1301

Cylinder 1203 är samma som 703 och 1303.

* cylinderring oval till utsidan och en

* Cylinderring insida till insidan.

*Cylinder förlägnare ( beroende dörrens mått)

* Cylinder skruv , minst 63mm (beroende dörrens mått)

* Trycksskruv M5 (beroende dörrens mått)

Så räknar du ut för rätt cylinderringens- höjd , öppna dörren. Du ser då att låskistan/låshus är fäst med två skruvar, en upptill och en nedtill. Mät avståndet från centrum/mitten på en av skruvarna och fram till ytterkanten på dörrbladet. Du får då fram B måttet och läs av tabell nedan. (ej för 5 stifts cylinder)

Alla mått i mm

A Dörrens tjocklek

B Avstånd från dörrens utsida till centrum

C Avstånd från dörrens insida till centrum

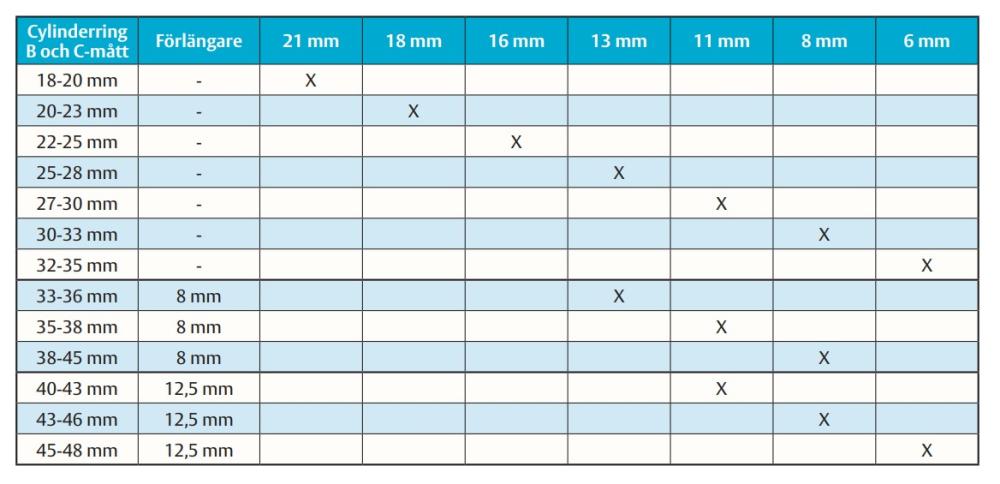

Tabell med B-mått för rätt cylinderring och om man behöver cylinderförlängare och vilken skruv man skall beställa.

Man mäter B måttet för insida och C för utsidan.

Det finns även enkel former för att räkna ut lämplig höjd på cylinderrinagrna.

Använd formeln 40-X så vet du hur mycket cylindern på utsidan dörren kommer att sticka ut från dörren.

Exempel: Du mäter från centrum av låskistan (en av skruvarna) och utåt till dörrbladets slut. Låt säga att måttet (X) blir 26 mm. Formeln ger då 40-26 = 14 . Cylindern på utsidan dörren kommer då med andra ord sticka ut 14 mm från dörren. Därmed ska du ha cylinderringen som är 13 mm (närmast under).

Om måttet du får fram är mindre än 6 mm på någon sida av dörren, så behöver du däremot även använda en cylinderförlänagre oval (finns i höjderna 8, 10, 12,5 och 18mm) Detta för att cylindern ska sticka ut tillräckligt mycket från dörren.

Exempel: Om utsidans cylinder (när du räknat formeln 40-X) bara sticker ut 4 mm från dörren, så behöver du alltså använda en cylinderförlängare ex 10mm Med cylinderförlängaren kommer cylindern sticka ut 4+10mm = 14 mm. Därmed ska du ha cylinderringen som är 13 mm (närmast under).
